J9九游会 - 真人游戏第一品牌J9九游会 - 真人游戏第一品牌传统观念中很多人认为变频器输出的电压波形是正弦波，但事实上却并非如此。在本文中，我将深入探讨变频器输出电压的波形以及其如何通过脉冲调制技术来实对

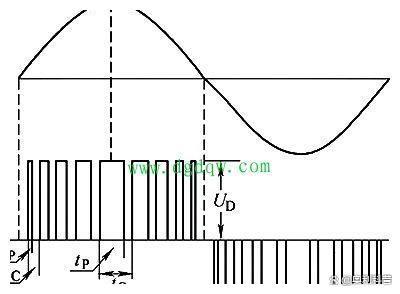

　　首先，我们需要明确的是，变频器输出电压的波形不是正弦波，而是由一系列脉冲波组成。然而，当这些脉冲波输入电机后，所产生的电流波形却非常接近正弦波。

　　这与输入正弦波电压所产生的效果几乎一样，因此我们通常认为变频器输出的波形是正弦波。这种从脉冲波到正弦波的转化是通过一种称为正弦脉宽调制（SPWM）的技术实现的。

　　简单来说，正弦脉宽调制的过程是将一个给定的正弦波作为参考信号，并通过控制电路将参考信号与一个时间间隔进行比较。如果参考信号的值大于时间间隔的值，输出脉冲将开启；如果参考信号的值小于时间间隔的值，输出脉冲将关闭。

　　通过这种方式，输出的脉冲波与参考信号具有相似的形状。这一过程由主控电路（CPU）控制。CPU会根据用户给定的频率信号和控制方式实时计算并进行正弦脉宽调制。这种技术使得变频器能够实现对电机的精确控制，不仅可以改变电机的转速，还可以保证电机正常运行。

　　九游会 J9官方网站

　　那么，这些脉冲波是如何产生的呢？答案就是通过三相六个IGBT（绝缘栅双极晶体管）的交替开通和关断。IGBT是变频器中的关键元件，它们在脉冲波的产生和电机的控制中发挥着至关重要的作用。

　　变频器通过将正弦波转换为脉冲波，再通过SPWM技术实现对电机的精确控制，展示了电力电子技术和控制理论的强大魅力。这种创新性的技术不仅能够改变电机的转速，还能够保证电机的正常运行，这一切都归功于人类的智慧和创新。

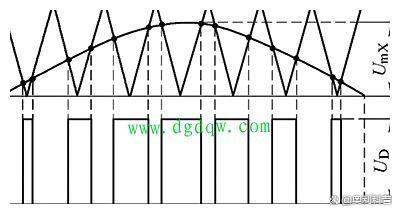

　　在进行正弦脉宽调制时，关键是确定上升沿和下降沿的精确时刻。变频器通过正弦波和等边三角波的交点来决定每个脉冲的上升沿和下降沿时。等边三角波由三角波发生器产生，是变频器的基波，其频率与基波频率相同。

　　九游会 J9官方网站

　　载波的振幅决定了脉冲的高度，载波频率确定了每个半周期内的脉冲数。正弦波是被调制的波形，由正弦波发生器产生，其频率与变频器的给定频率相同，幅值由电压和频率比决定。

　　由此可见，正弦脉宽调制的脉冲序列是调制波（正弦波）调制载波（三角波）的结果。CPU的作用是实时计算各个脉冲的上升沿和下降沿时刻。

　　综上所述，变频器通过正弦脉宽调制技术将正弦波转化为脉冲波，并通过控制IGBT的开关来实现对电机的控制。

　　通过这种精确的控制方式，变频器能够改变电机的转速并保证其正常运行。这一技术的创新性和应用广泛性向我们展示了电力电子技术和控制理论无穷潜力，它们正在推动着工业自动化和节能减排的进步。

　　雄伟的电力工程、智能化的自动化系统、高效的节能设备，都离不开变频器的运用。相信随着科技的不断进步和创新，变频器在未来将发挥更重要的作用，为我们创造更美好的生活和工作环境。
