元件。齐纳二极管的名字来源于美国理论物理学家克拉伦斯·梅尔文·齐纳（Clarence Zener），他首先阐述了绝缘体的崩溃特性，后来贝尔实验室运用这项发现，开发出此种二极管，并以齐纳作为命名以兹纪念。

　　齐纳二极管的工作原理基于PN结的反向击穿状态。在正向偏置条件下，齐纳二极管的作用与普通硅二极管相同，导通时的正向压降为0.7V。然而，在反向偏置条件下，当电压达到齐纳二极管的击穿电压时，反向电流会急剧增加，但齐纳二极管的电压却保持恒定。这种特性使得齐纳二极管在电路中可以作为电压调节器或稳压限幅器使用。

　　齐纳二极管还可以被串联起来以在较高的电压上使用，通过串联，可以获得更高的稳定电压。此外，齐纳二极管在钳位电路中也有重要应用，可以作为偏置电压的参考，将输出波形钳位在齐纳电压加上另一个二极管的0.7V正向电压降。

　　齐纳二极管的击穿电压范围通常在2.4V至33V之间，具体值可根据应用需求进行选择。需要注意的是，在反向击穿区域导通时，全电流将流过齐纳二极管，因此必须选择合适的限流电阻保护电路。

　　总的来说，齐纳二极管是一种非常重要的电子器件，其独特的稳压特性和广泛的应用使得它在现代电子技术中占据重要地位。无论是作为电压调节器、稳压限幅器还是钳位电路中的关键元件，齐纳二极管都发挥着重要的作用。

　　接下来小编给大家分享一些使用齐纳二极管的稳压电源电路图，以及简单分析它们的工作原理。

　　九游会 J9官方网站

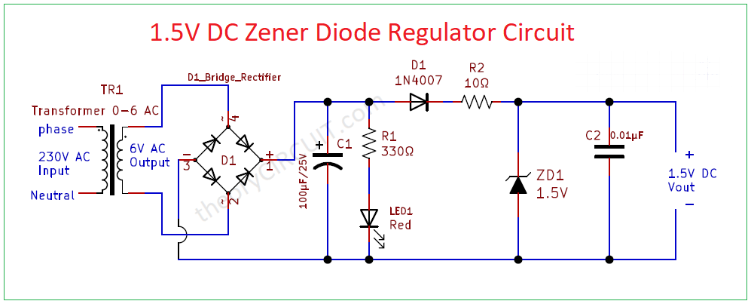

　　获得稳压直流电源的成本有效方法是使用齐纳二极管作为稳压器设备。这是一种使用齐纳二极管与桥式整流器一起设计和测试的 1.5v 稳压直流电源电路。在该电路中，1.5V 齐纳二极管用于调节未调节的 6V 直流电源并通过桥式整流器提供 1.5V。

　　该电路从未稳压的直流电源提供恒定的稳压 1.5V 直流电源。这是一个独立的电源电路，因此通过使用降压变压器将直接 230V 市电电源降至 6VAC，然后桥式整流模块（或桥式形式的四个 1N4007 二极管）将 6V AC 转换为 6VDC电源，然后该 DC 电源由电容器C1 滤波，然后LED1 指示齐纳稳压器电路存在输入直流电，这里二极管 1N4007 用作反向电源保护器件。

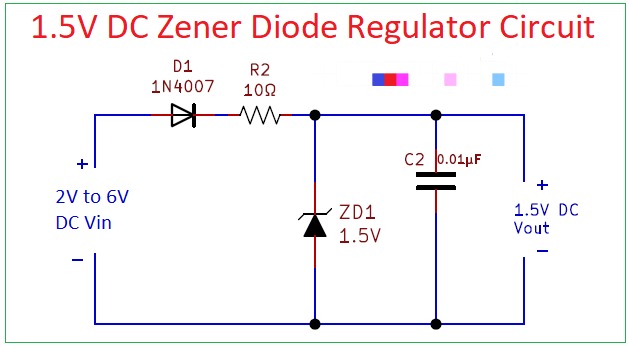

　　1.5V 齐纳二极管并联并反向偏置至未稳压直流电源。当该齐纳二极管的输入直流电源达到 1.5V 时，就会发生齐纳击穿，并且输出端仅允许 1.5V。电容器C2充当高频纹波滤波器。

　　如果您在直流电源电路中使用齐纳二极管，那么您可以直接将齐纳二极管连接到反向偏置以获得所需的稳压直流电源。在电路中实现齐纳二极管之前，我们必须查看最大输入和输出电压以及电流规格。

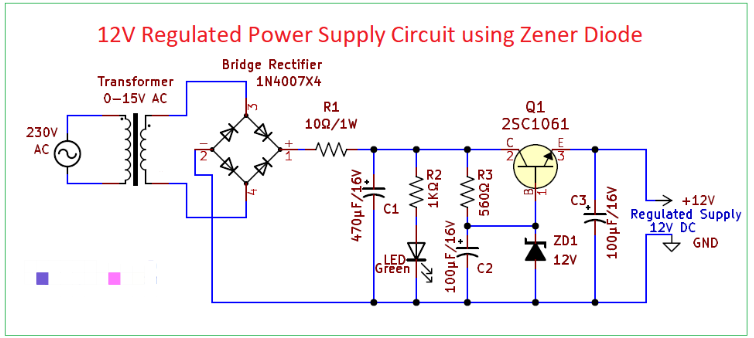

　　对于任何电子电路来说，稳定且稳压的电源对于确保正常运行至关重要。有多种方法可供使用，但实现这一目标的一种简单、高效且具有成本效益的方法是使用齐纳二极管，此处使用齐纳二极管的 12V 稳压电源电路旨在提供稳定的 12 伏直流电源，并配置为晶体管系列电压调节器或射极跟随器电压调节器。因此它适用于高电流消耗电路应用。

　　使用齐纳二极管构建这个 12 伏稳压电源电路非常简单，首先您需要使用降压变压器提供至少 15V 交流电，然后使用桥式整流器模块或四个 1N4007 二极管电桥布置将交流电源转换为直流电。然后这个直流电源经过电容 C1 和LED滤波表明电源存在。电阻器R3和电容器C2串联在正极线和负极线 电阻器的值对流向 Q1 (IB) 基极端子的电流有影响。晶体管基极端子与反向偏置 12 伏齐纳二极管连接。该 ZD1 在晶体管基极提供恒定电压（齐纳击穿）并负责调节输出电压。通过改变齐纳二极管，我们可以得到不同电压电平的调节器。

　　该电路由桥式整流器和齐纳稳压器构成。我们可以使用该电路作为步进电机伺服电机和需要12V的外围设备的12伏电源。

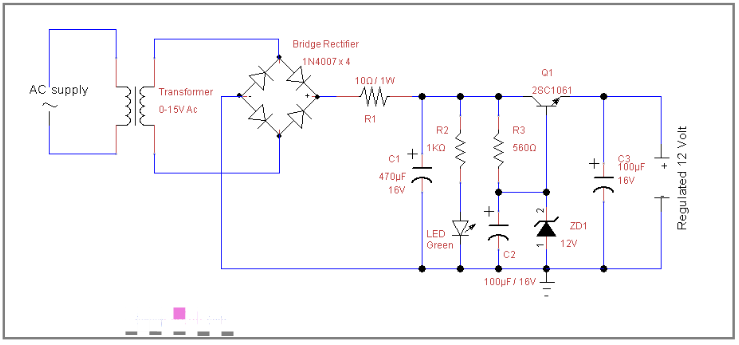

　　降压变压器将交流电源降低至 15v 交流电，并连接四个 1N4007 二极管作为桥式整流器，这将提供稳定的直流电源。该直流电通过C1(470uF/16v)电容进行滤波，然后通过齐纳二极管击穿稳压在12v的直流电源的方式，将滤波后的直流电源馈入12v稳压二极管。晶体管 2sc1061 驱动负载的输出电源。
